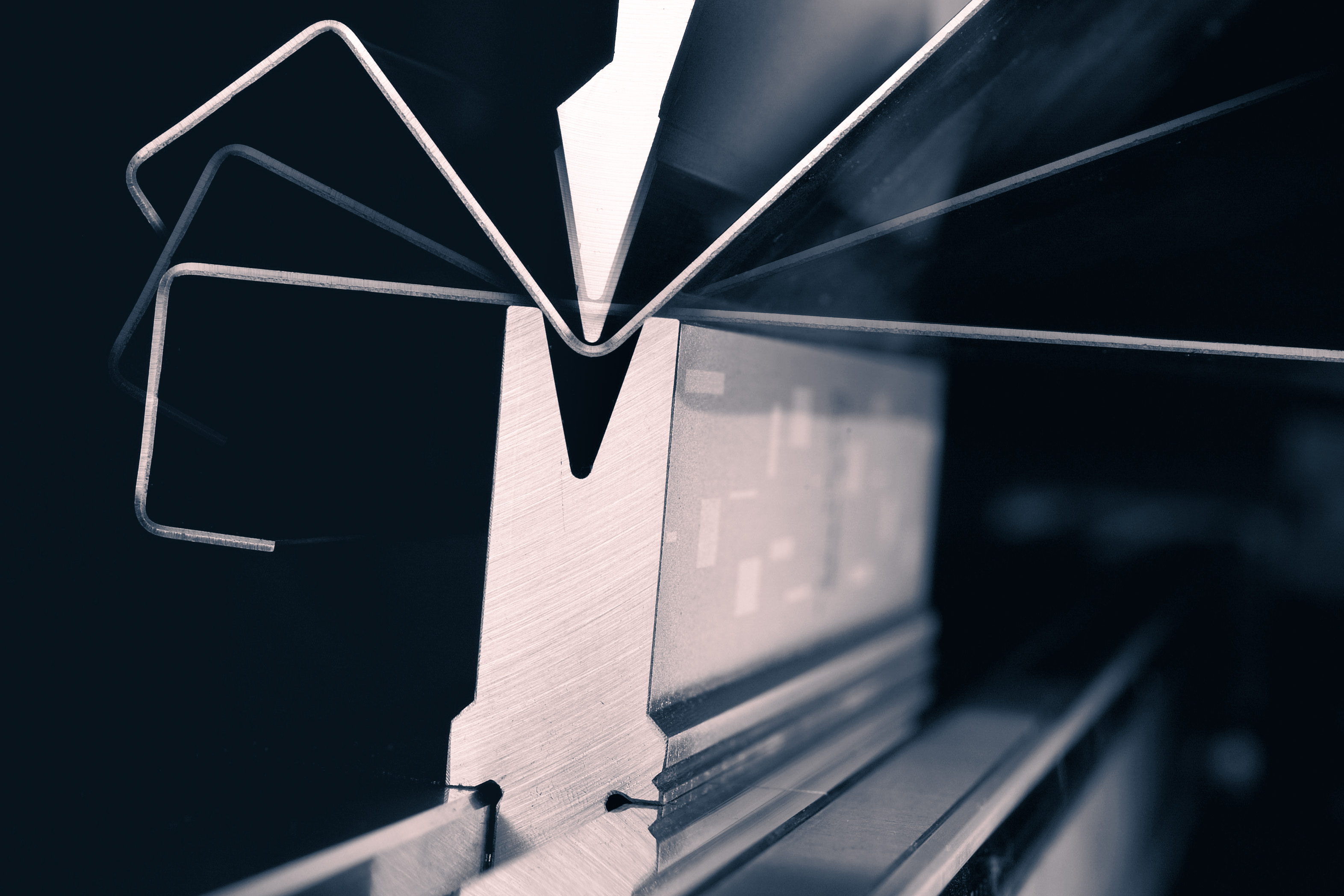

Freibiegen

Freibiegen ist die bevorzugte Biegemethode für die meisten Abkantpressenanwendungen. Mit einem begrenzten Satz an Werkzeugen können Sie eine Vielzahl von Biegungen herstellen. Im Vergleich zu anderen Biegemethoden ist weniger Tonnage erforderlich. Freibiegen ermöglicht ein schlankes Werkzeugdesign und gibt Ihnen so mehr Freiheit beim Biegen. Außerdem ist es einfacher, Rückfederung zu kompensieren.

Als allgemeine Faustregel für Freibiegen von Stahl sollte man eine V-Öffnung von 6-8 mal der Blechdicke wählen. Wenn Sie hiervon abweichen, können Sie den Produktradius, die erforderliche Biegekraft, den Grad der Markierung und die Mindestschenkellänge beeinflussen. Beachten Sie aber, dass sich eine veränderte V-Öffnung auch auf die Abmessungen des Flachmaterials auswirkt. Erfahren Sie mehr über die V-Öffnung.

Mit einem begrenzten Satz von Werkzeugen können Sie verschiedene Winkel biegen und müssen weniger oft wechseln. Wählen Sie eine Werkzeugkombination mit einer scharfen Spitze und einem Rillenwinkel, um die größte Flexibilität zu erreichen. Erfahren Sie mehr über die Werkzeugwinkel.

Interessanterweise ist es beim Freibiegen nicht der Spitzenradius des Stempels, mit dem Sie den Produktradius beeinflussen, sondern die V-Öffnung der Matrize. Wählen Sie den Spitzenradius des Stempels so nahe wie möglich am natürlichen Radius, ohne ihn zu überschreiten. Erfahren Sie mehr über den Spitzenradius des Oberwerkzeugs.

Ja, bei WILA Standardwerkzeugen ist der Schulterradius an die Arbeitshöhe gekoppelt. Durch das Biegen in einer Matrize mit größeren Schulterradien sind weniger Abdrücke auf dem Produkt sichtbar, oder es ist sogar möglich, abdrücksfrei zu biegen. Erfahren Sie mehr über den Schulterradius des Unterwerkzeugs.

Eine größere Werkzeughöhe bietet mehr Biegefreiheit und gibt Ihnen auch in Zukunft die größte Flexibilität. Berücksichtigen Sie bei der Wahl der Höhe auch den Hub und die Einbauhöhe der Abkantpresse. Erfahren Sie mehr über die Werkzeughöhe.

Wählen Sie einen Stempel mit einem Geißfuß, um die größte Flexibilität zu erreichen. Je größer die Geißfußtiefe, desto größer die Biegefreiheit. Dies geht allerdings auf Kosten der maximalen Belastbarkeit. Möchten Sie mit ein und demselben Stempel verschiedene Winkel einstellen können? Dann wählen Sie einen 28° Spitzenwinkel und eine kleine Geißfuß. Eine gerade Form hat die geringste Biegefreiheit, aber die höchste Belastbarkeit. Erfahren Sie mehr über die Werkzeugform.

Der kürzeste Flansch, den Sie biegen können, hängt von der V-Öffnung und vom Schulterradius Ihres Unterwerkzeugs und dem Winkel Ihrer Biegung ab. In der WILA Smart Tooling App finden Sie Rat zur minimalen Flanschlänge.

Sehen Sie sich unsere Anwendungsseite „Abdruckfreies Biegen“ an, um zu erfahren, wie Sie Teilemarkierung beim Biegen von Metallblech vermeiden.

Sehen Sie sich unsere Anwendungsseite „Biegen in der Nähe von Bohrungen und Aussparungen“ an, um zu erfahren, wie Sie Verformung von Öffnungen und Aussparungen verhindern.
