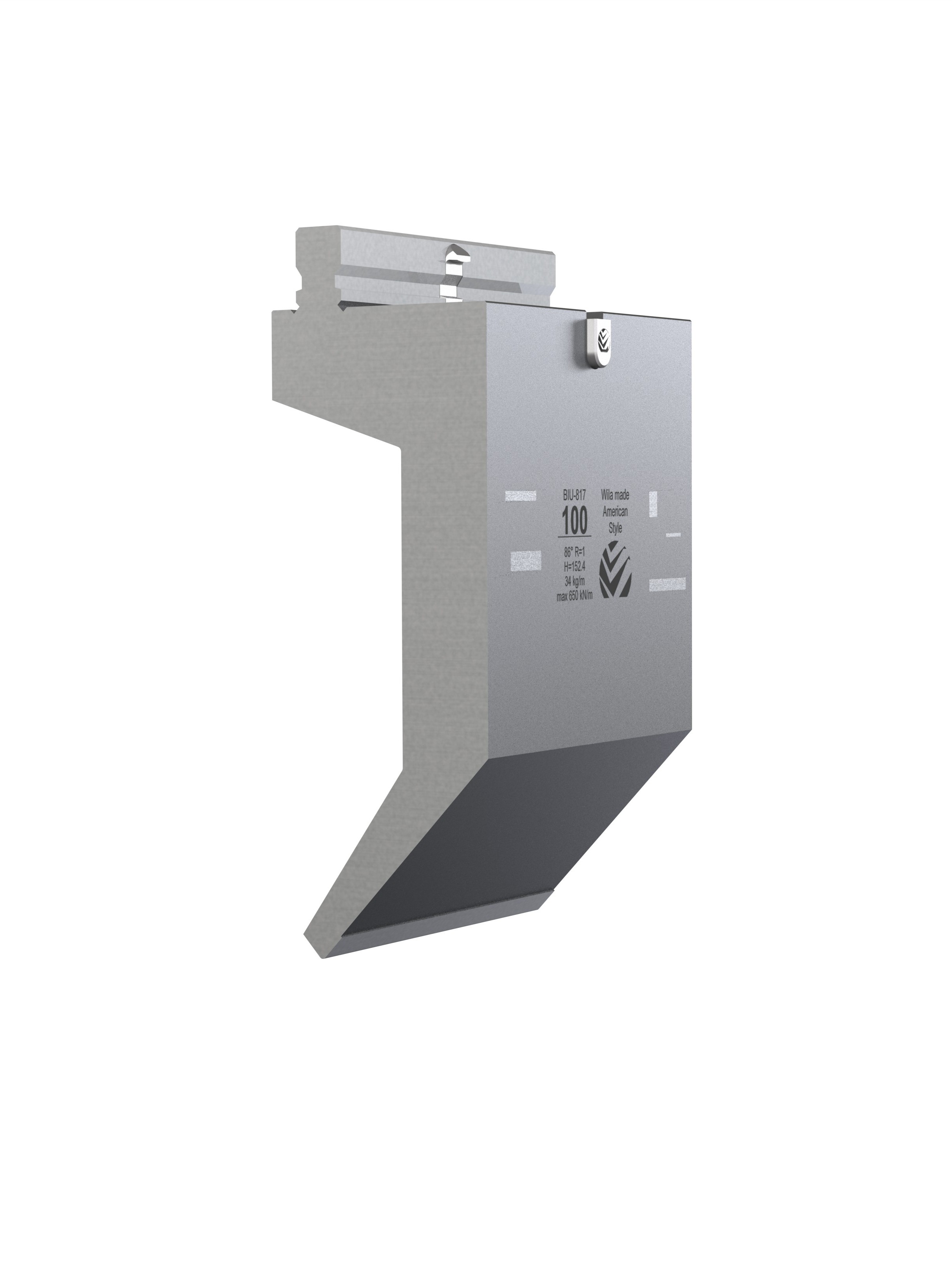

BIU-817

American Style Top Tool

Arbeitshöhe H = 152.4mm
Spitzenwinkel α = 86°
Radius R = 1mm
CNC-Tiefgehärtet®
Max.belastung = 65ton/m


BIU-817/1 515mm	Sicherheitskeilen	17.3kg
BIU-817/2 550mm (geteilt)	Safety-Clicks®	18.4kg
BIU-817/3 200mm (geteilt)	Safety-Clicks®	6.7kg
BIU-817/6 200mm	Safety-Clicks®	6.7kg

Beschreibung

American Style Oberwerkzeug mit Arbeitshöhe=152.4mm, α=86°, Radius=1mm, geschliffen und CNC-Tiefgehärtet® (mindestens 4mm / 52-60HRc), Material=CR-MO, Max. Belastung=65ton/m. Teile <12.5kg versehen mit Safety-Clicks™ und deswegen vertikal zu wechseln; übrige Teile versehen mit Sicherheitsstiften und deswegen nur horizontal zu wechseln.

Downloads

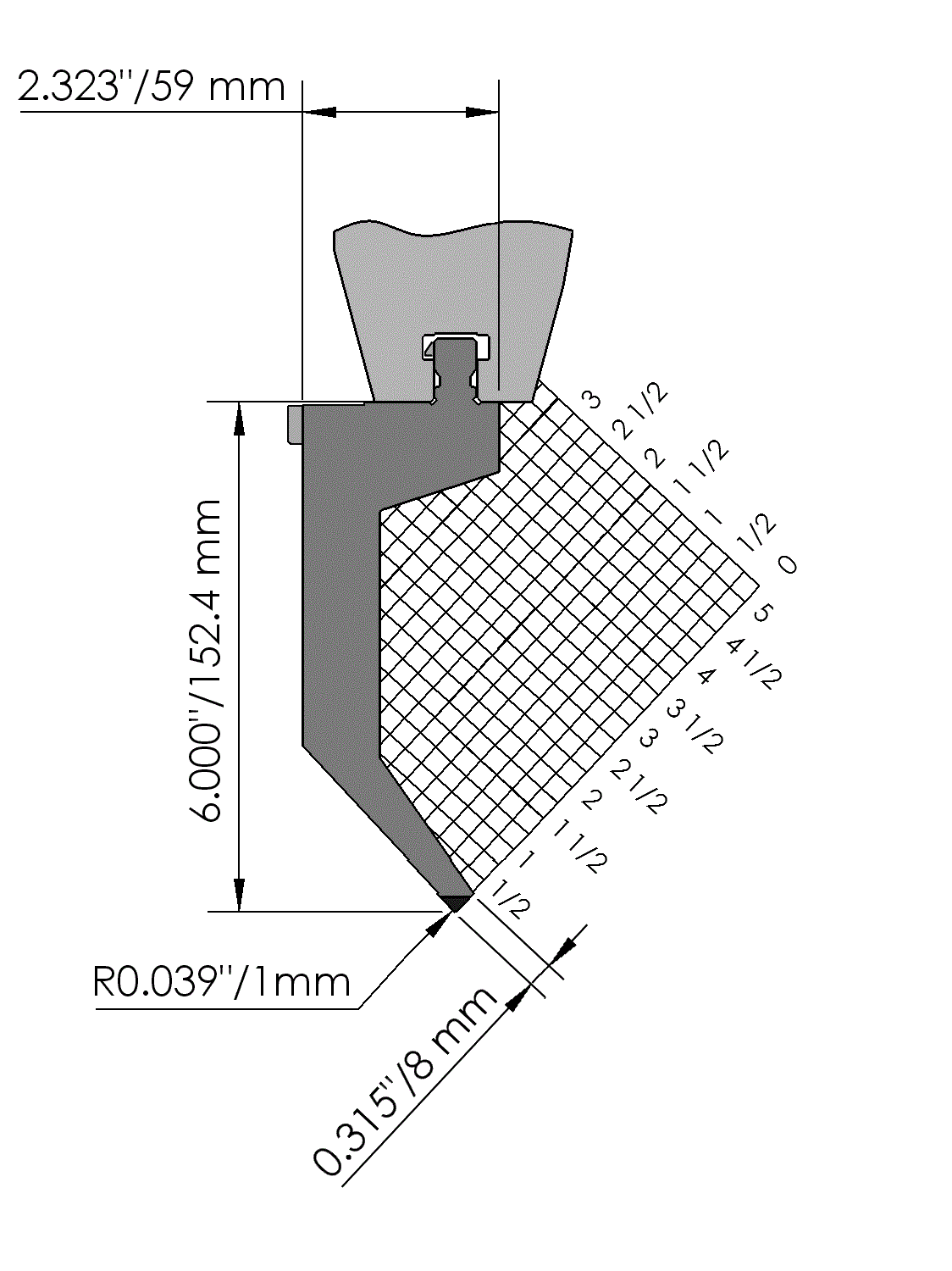

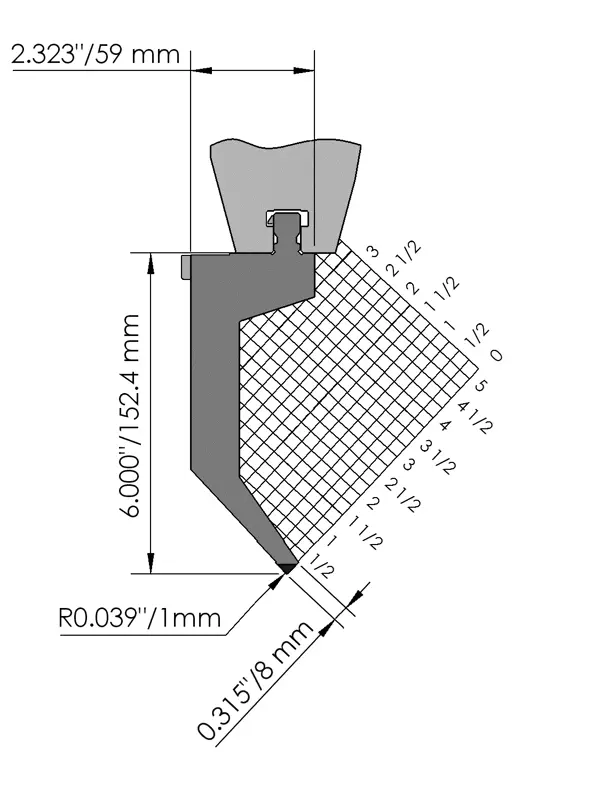

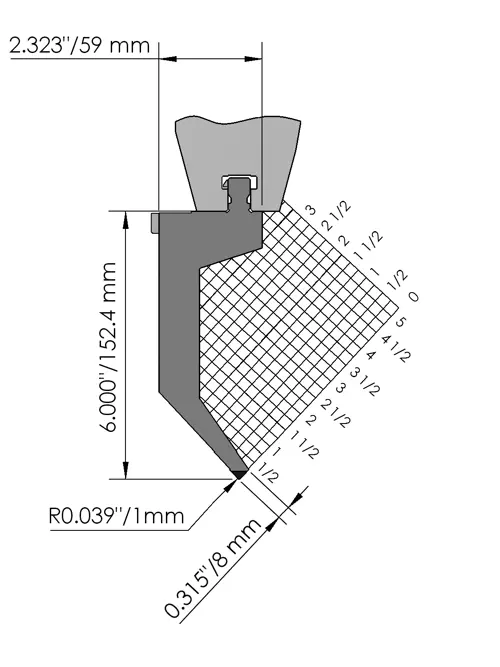

Griddrawing BIU-817 Outlinedrawing BIU-817 (DXF)
