OBU-107

OBU-107

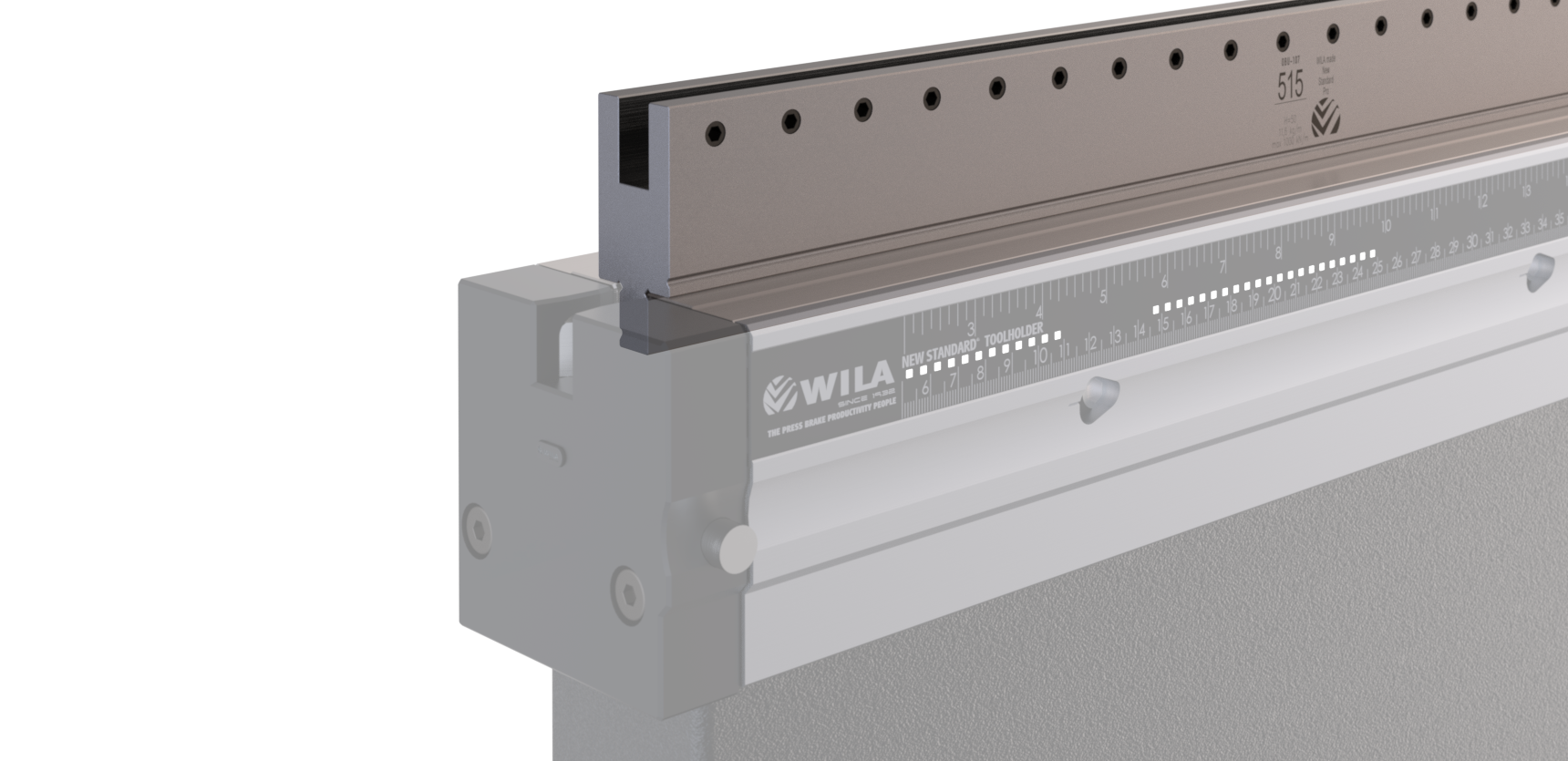

Custom Style Bottom Tool Holder
  • Clamping Type = Mechanical
  • Adaption = Zapfen
  • Arbeitshöhe=50mm
  • Breite=32mm
  • Max. Belastung=100ton/m
Im WILA Webshop anmelden

Beschreibung

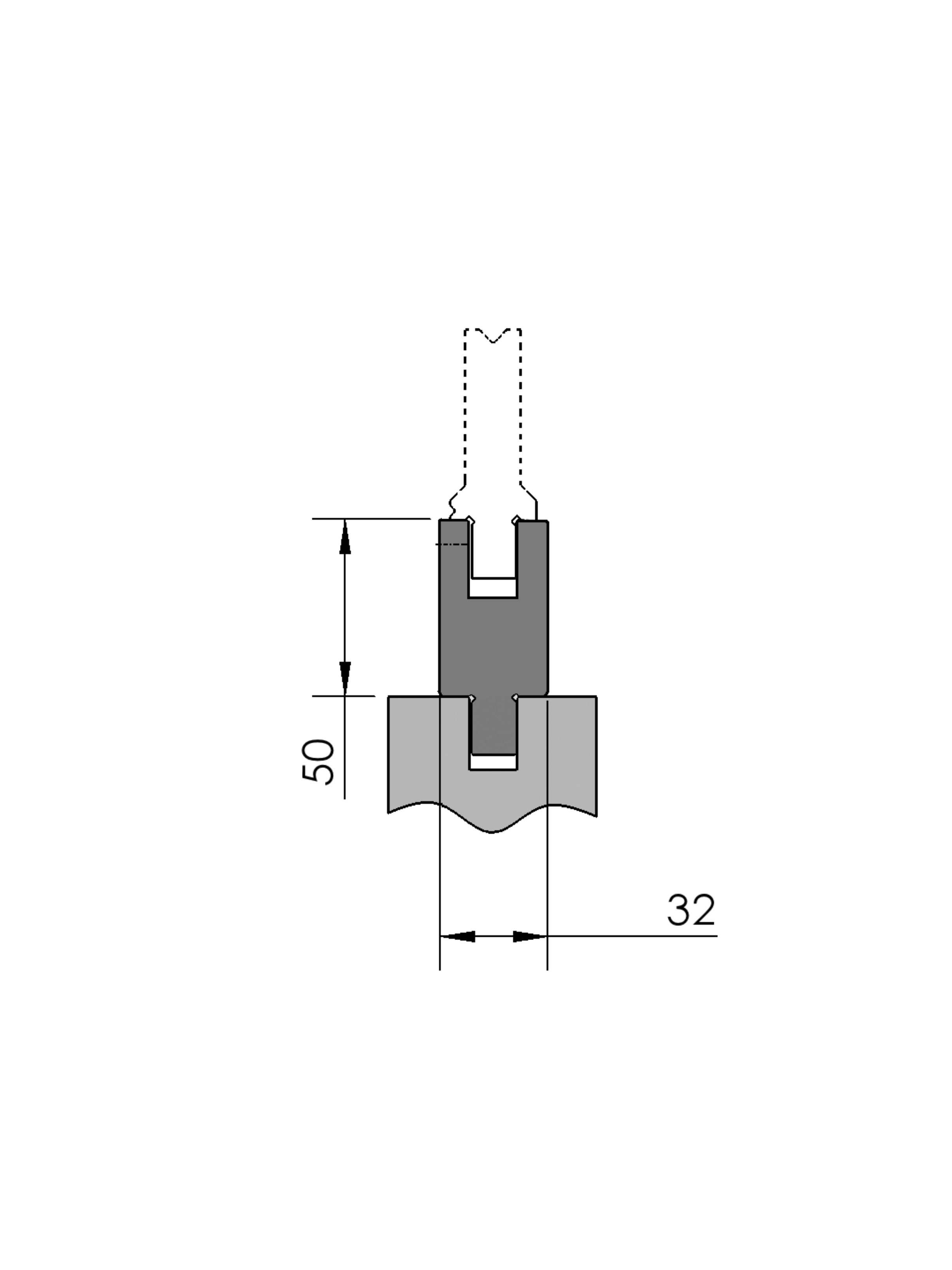

Custom Style Custom Style Werkzeugträger,
Arbeitshöhe=50mm, Breite=32mm, versehen mit Wila-Aufnahme Breite=13.00mm, mechanischer Klemmung mittels Klemmschrauben M8 Stichmaß 25,5mm, Material=CR-MO, Gewicht=11.6kg/m, Max. Belastung=100ton/m.
Hinweis:

  • Diese Toolholder/Extender des Typs OBU-107 dient zur Erhöhung der Arbeitshöhe um 50 mm für vorhandene OZU-Bodentools.
  • Bitte überprüfen Sie die Öffnungshöhe in Kombination mit dem Hub Ihrer Maschine.

Downloads

Outlinedrawing OBU-107 (DXF)
Vielen Dank für Ihr Interesse!

Bitte hinterlassen Sie Ihre E-Mail-Adresse und wir senden Ihnen umgehend einen Download-Link. Oder registrieren Sie sich für MyWILA und Sie erhalten umgehend Zugriff auf alle WILA Online-Inhalte.

Gast-Download Anmelden
Sie haben bereits ein Konto? Anmelden
Adapter für Custom Style-Werkzeugträger
