Evite las desviaciones en los productos

Los clientes cada vez exigen más en cuanto a la calidad de los productos finales. Mediante la optimización y la automatización de los procesos, es posible atender sus demandas. Un alineamiento perfecto de las herramientas es esencial para que el doblado en la prensa dobladora sea preciso. ¿Cuál es la mejor manera de lograrlo?

Alineamiento de herramientas

Las referencias importantes en una prensa dobladora son las líneas virtuales a lo largo de las puntas de los punzones, los puntos de contacto de las matrices y los calibres traseros. Estas referencias deben estar completamente alineadas para garantizar unos pliegues precisos y consistentes a lo largo de toda la línea de doblado.

Consejo de WILA

Unas desviaciones excesivas respecto a la horizontal y la vertical en el alineamiento del sistema de herramientas pueden causar problemas en los tratamientos seguidos y provocar el rechazo de productos.

Antes de poner en marcha una prensa dobladora, nueva o existente, asegúrese de que las herramientas estén perfectamente alineadas. Durante el uso, también debe controlar periódicamente el alineamiento de las herramientas. Consulte las instrucciones del sistema de herramientas para hacerlo.

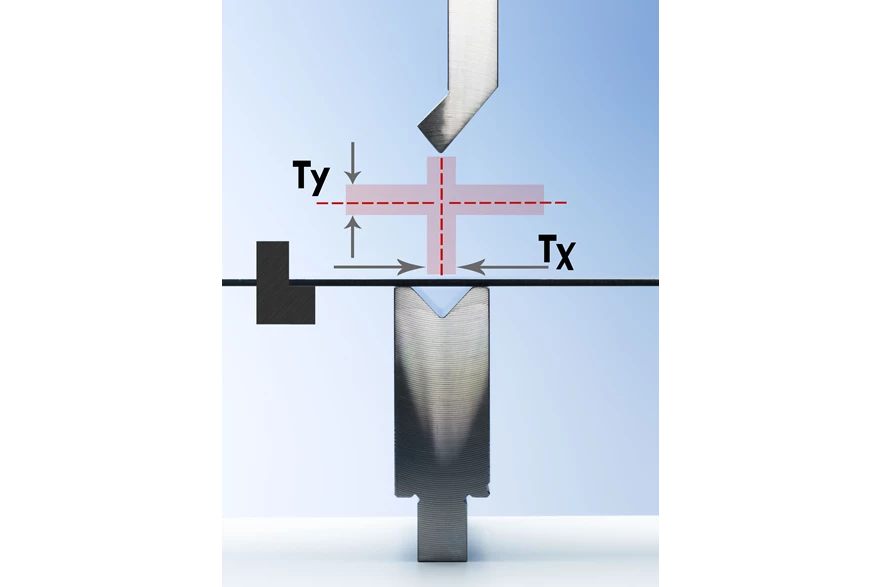

Para compensar las desviaciones, un sistema de herramientas para prensa dobladora debe disponer de opciones de ajuste horizontal y vertical (Tx/Ty). Los portaherramientas WILA tienen sistemas de alineamiento, fijación automática y coronación integrados y están disponibles para modelos de prensas dobladoras nuevos y existentes.
