Infórmese sobre las herramientas de WILA y su capacidad de carga

Consulta de la capacidad de carga

Las especificaciones de las herramientas se pueden consultar en una inscripción en la propia herramienta, en el catálogo de WILA y en nuestra tienda web. También puede usar la aplicación Smart Tooling de WILA, el Asistente de herramientas de WILA o el software de simulación de doblado que tiene una base de datos de herramientas con las herramientas requeridas.

En nuestras herramientas, WILA indica las cargas máximas en kN/m. Por ejemplo, si tiene un segmento de herramientas de 100 mm que admite una carga máxima de 1000 kN por metro, el propio segmento de 100 mm podrá sostener una carga de 100 kN o, aproximadamente, 10 toneladas métricas. Debería ser una carga distribuida uniformemente.

Carga máxima respecto a los ángulos de doblado

¿Sabía que, al doblar una chapa metálica, la fuerza de doblado necesaria alcanza el máximo a un ángulo de doblado de aproximadamente 120°? Esto significa que, si dobla a 90°, la fuerza de doblado es la misma que para un pliegue a 120°.

Herramientas con cuernos

La carga máxima admisible de las herramientas WILA con cuernos es la misma que la de una herramienta normal. Debería ser una carga distribuida uniformemente. No obstante, dependiendo de la aplicación de doblado, los cuernos se desviarán. Esto significa que tal vez note una desviación del ángulo en las esquinas de la pieza metálica de chapa. Que sea aceptable o no depende de la aplicación.

El factor limitador

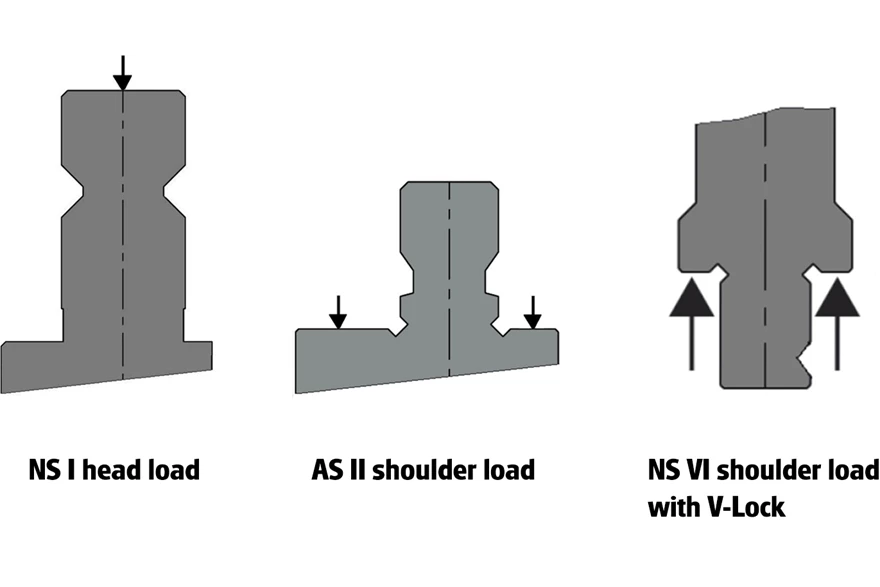

Otra cosa que hay que tener en cuenta es que, aunque la herramienta seleccionada pueda ser capaz de sostener la carga, se podría superar la capacidad de los portaherramientas. Tenga en cuenta también que las herramientas superiores New Standard de WILA de hasta 200 mm de altura soportan la carga en la cabeza. Las herramientas superiores American Style de WILA soportan la carga en los puntos de contacto.

La capacidad de carga de la prensa dobladora en sí también podría ser un factor limitador. Tenga siempre en cuenta la situación en su conjunto.

¿Necesita consejos?

Por suerte, hay una manera fácil de obtenerlos. Una aplicación como el Asistente de herramientas de WILA le permite analizar sus procesos de doblado críticos y le proporciona consejos sobre las herramientas, teniendo en cuenta el peso de la prensa dobladora y la capacidad de carga del portaherramientas.

¿Necesita más ayuda? ¡Contacte con uno de nuestros expertos!
