Un sistema de coronación asegura el mantenimiento del ángulo de doblado en toda la longitud del producto

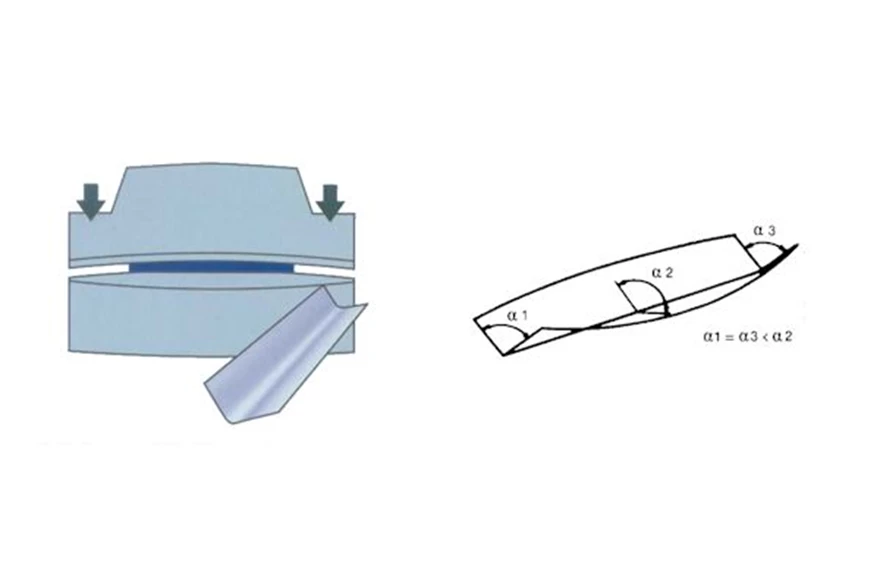

Los sistemas de coronación ayudan a compensar las desviaciones que se producen en las prensas dobladoras. Es importante que la compensación se produzca en toda la longitud de la máquina, porque las herramientas superiores deben penetrar en las inferiores a la misma profundidad en toda la máquina*. Los sistemas de coronación están disponibles en versiones mecánicas e hidráulicas.

* Ejemplo de cálculo: Para un surco en V de 8 mm y una diferencia de 0,06 mm en la profundidad de penetración, se puede observar una desviación de 1,5 grados respecto al ángulo de doblado.

Sistemas de coronación hidráulicos

Los sistemas de coronación hidráulicos emplean uno o más cilindros en la barra inferior de la prensa dobladora. La deformación se puede ajustar por cilindro; se puede crear una protuberancia en la barra inferior ajustando cada uno de los cilindros. Cuantos más cilindros se usen, mayor será la precisión con la que se pueda compensar la desviación en la prensa dobladora. En su forma más básica (uno o varios cilindros), el sistema de coronación hidráulico no tiene la resolución necesaria para compensar la desviación de manera precisa. La compensación puede ser más precisa utilizando un número mayor de cilindros controlados individualmente. No obstante, esto da lugar a un circuito de control mucho más complejo y, por tanto, más costoso y vulnerable.

Sistemas de coronación mecánicos

Los sistemas de coronación mecánicos emplean cuñas para apoyar las herramientas inferiores en toda la longitud de la prensa dobladora. Actualmente, se comercializan diversos sistemas mecánicos. El sistema de coronación de WILA tiene una serie de pares de cuñas dentro de dos estructuras continuas, que se pueden mover en sentidos opuestos. Estas cuñas de coronación están dispuestas en una serie de ángulos de inclinación calculados con precisión. Deslizando una cuña sobre la otra, se puede crear una curva para compensar con mucha precisión la desviación a lo largo de toda la longitud de la prensa dobladora. Colocar las cuñas por parejas tiene una ventaja añadida: puede modificarlas a un segundo ángulo de inclinación, moviendo una sobre la otra en dirección transversal. Esto permite realizar una compensación vertical (Ty) y, así, lograr una calibración precisa en todas las ocasiones.

Consejo de WILA

La principal ventaja de los sistemas de coronación (mecánicos e hidráulicos) es que los operadores no tienen que estar familiarizados con el proceso de doblado para compensar la desviación en la prensa dobladora. No obstante, los sistemas de coronación hidráulicos pueden presentar grandes inconvenientes en los casos en que la precisión del doblado es muy importante. Debido a su menor resolución, los sistemas de coronación hidráulicos no pueden compensar con precisión la desviación en prensas dobladoras ni compensar las desviaciones verticales (eje y) de manera localizada. Sin embargo, el sistema de coronación mecánica de WILA sí puede hacerlo: las cuñas siguen la desviación de manera precisa en cada carrera y permiten hacer correcciones cuando cambia la carga. Además, las desviaciones verticales localizadas se pueden compensar mediante ajustes transversales. Por eso, el sistema de coronación mecánica de WILA es extremadamente preciso en cualquier circunstancia.

Ajustes en las direcciones Tx y Ty para compensar la desviación en la prensa dobladora.

¿Qué sistema de coronación es el más adecuado para usted?

Pida a WILA que calcule la curva de coronación correcta para su prensa dobladora. Nuestros ingenieros de ventas le explicarán con gusto las posibilidades de los diversos sistemas de coronación.
