Gereedschaps- hoek

Buigmethode

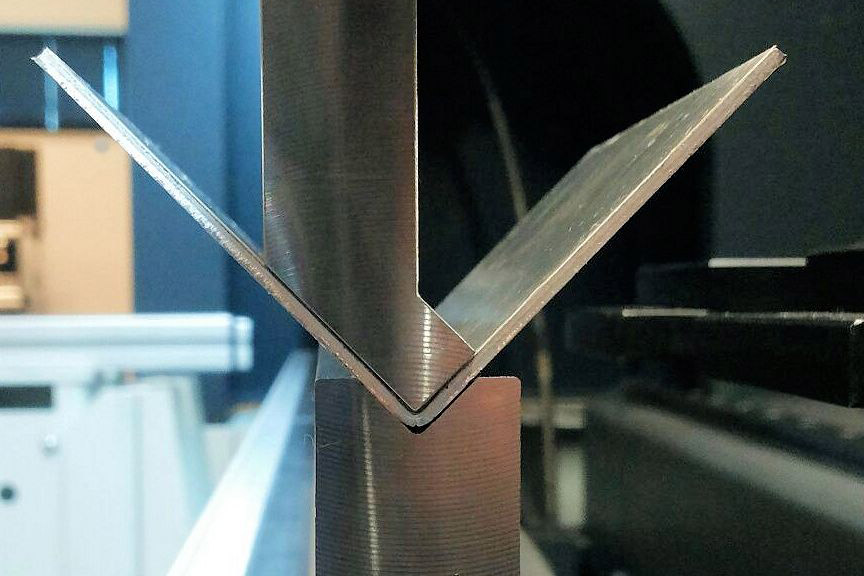

Eerst moet duidelijk worden welke buigmethode u wilt gaan toepassen: vrijbuigen of matrijsbuigen. Bij matrijsbuigen wordt de hoek in het plaatmateriaal gevormd door het opsluiten van de plaat tussen de stempel en de matrijs. Beiden hebben dan dezelfde gereedschapshoek. Matrijsbuigen wordt nog maar beperkt gebruikt. Lees hier meer over de voor- en nadelen van matrijsbuigen. WILA biedt standaardgereedschap voor matrijsbuigen met hoeken van 90°.

Vrijbuigen

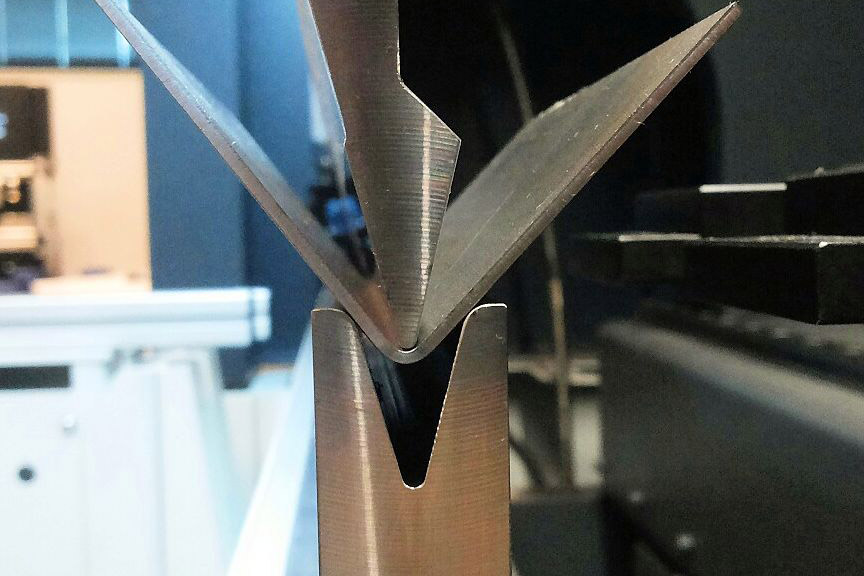

Wordt er gebruik gemaakt van vrijbuigen, dan bepaalt de indringdiepte van het bovengereedschap in de matrijs de hoek die in het plaatmateriaal gevormd wordt. Het bovengereedschap wordt ook wel ‘stempel’, ‘mes’ of ‘kantmes’ genoemd. Hoe verder de stempel in de matrijs wordt gedrukt, des te scherper de hoek in het plaatmateriaal.

U kunt dus met één combinatie van boven- en ondergereedschappen meerdere hoeken zetten. U heeft minder gereedschappen nodig en hoeft minder vaak te wisselen. Dit is dan ook de meest gebruikte buigmethode op de kantpers. Lees hier meer over de voor- en nadelen van vrijbuigen.

Flexibiliteit en belastbaarheid

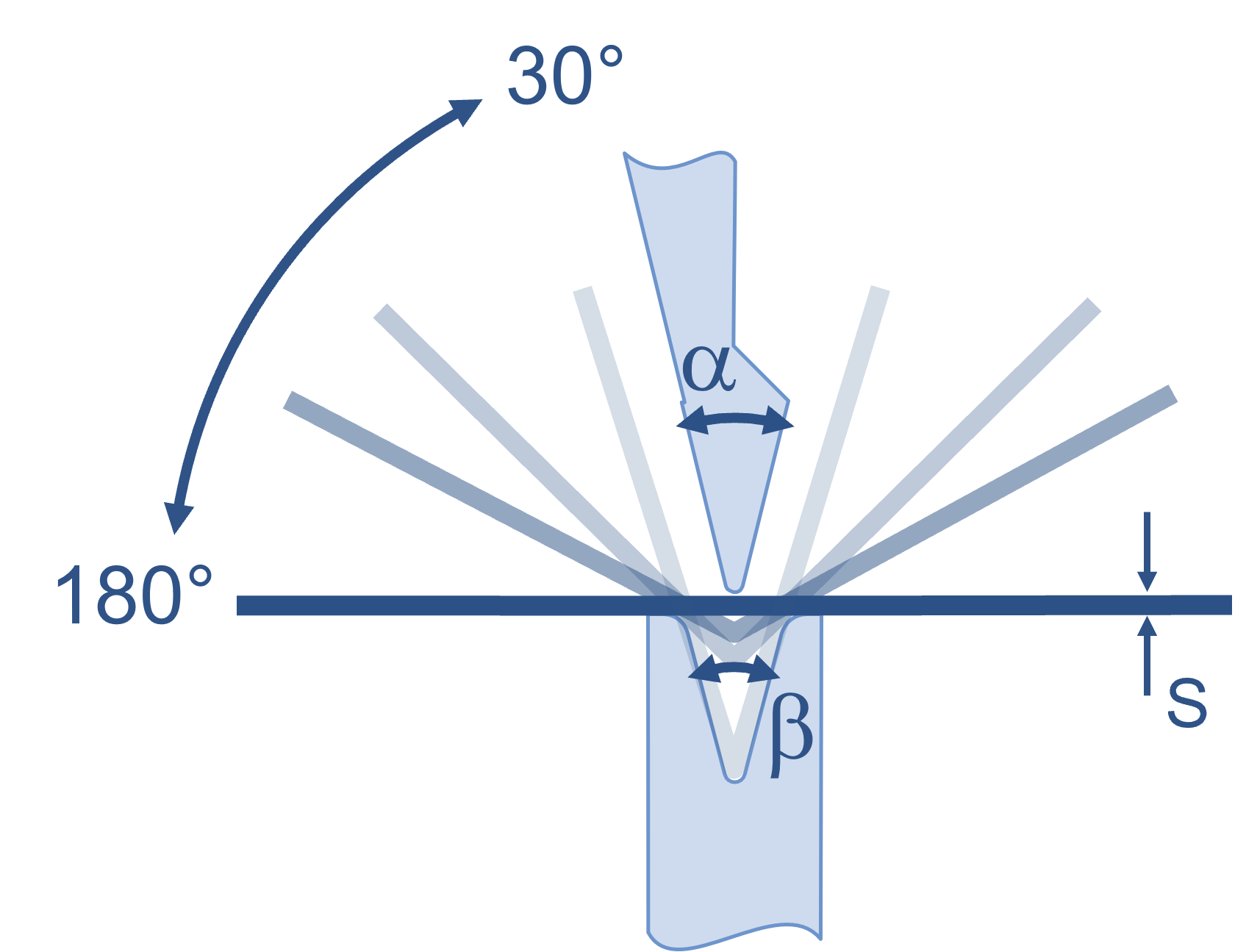

Is een gereedschapscombinatie met een zo scherp mogelijke hoek dan altijd de beste keus? Dit hangt af van een ander aspect. Een scherpe hoek heeft namelijk ook een nadeel: de maximale belastbaarheid is minder dan bij gereedschap met een grote hoek. Voor de grootste flexibiliteit kiest u een zo scherp mogelijke hoek, tenzij de maximale belastbaarheid in de toekomst voor u van belang is.

Terugvering

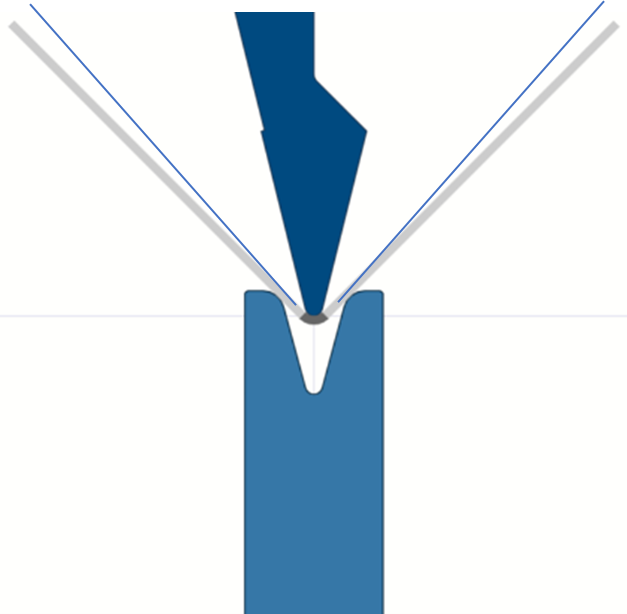

Als plaatmateriaal wordt gebogen op een kantpers, dan zal het materiaal altijd iets terugveren. Hoe groter de gevormde productradius ten opzichte van de plaatdikte, des te groter de terugvering. Om de terugvering te compenseren wordt het materiaal iets verder gebogen dan de gewenste hoek. De mate van terugvering is afhankelijk van de buigmethode, het materiaal en de productradius.

90° buigen

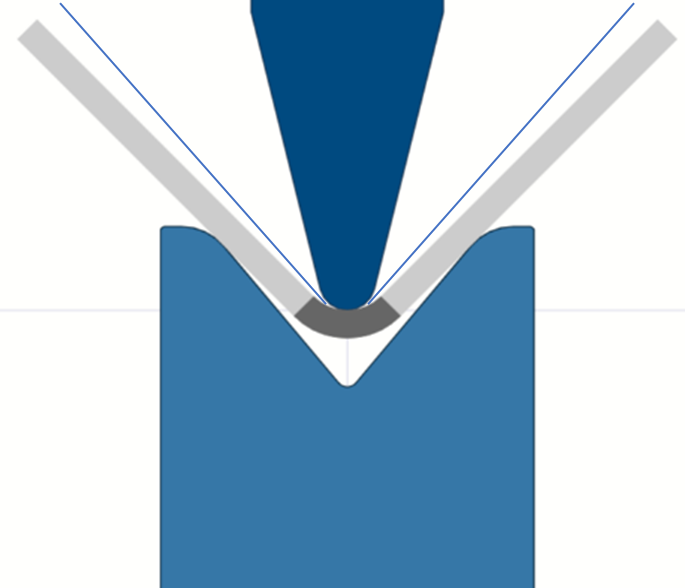

Bij het zetten van een hoek van 90° in staal of RVS is de terugvering meestal rond de 2° tot 4°. Wilt u een hoek van 90° vrijbuigen in een matrijs die een hoge maximale belastbaarheid heeft? Dan kiest u een matrijs die nog net voldoende ruimte biedt voor de terugvering. WILA biedt hiervoor standaardmatrijzen aan met een groefhoek van 86° of 80°. Buigt u 90° met schuine kanten of uitsparingen in de buurt van de buiglijn? In een matrijs met een groefhoek van 86° is de ruimte voor uitstulpen beperkt.

Wilt u zelf de groefhoek aanpassen? Gebruik dan de WILA Tool Advisor.

Gereedschapscombinaties

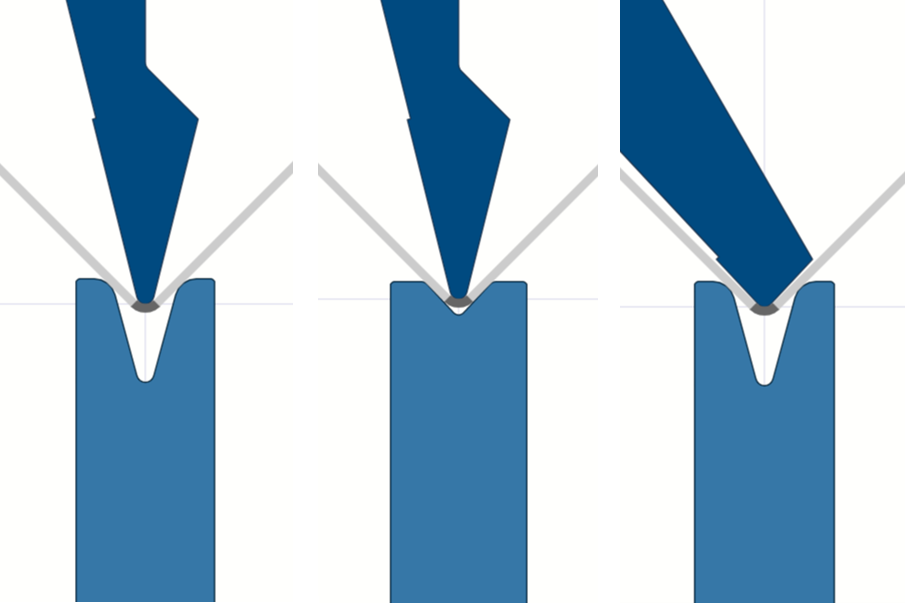

Is er al gereedschap met een bepaalde hoek beschikbaar? Voor vrijbuigen is het niet noodzakelijk dat de hoek van de stempel en de hoek van de matrijs gelijk zijn aan elkaar. Zolang zowel de groefhoek als de punthoek maar kleiner zijn dan de gewenste hoek minus de terugvering.

Een hoek van 90° kan bijvoorbeeld gebogen worden met een stempel met een punthoek van 28° en een matrijs van 86°. Diezelfde hoek kan ook gebogen worden met een stempel van 86° en een matrijs van 30°.

Om veilig een goede combinatie van gereedschappen te kiezen maakt u gebruik van buigsimulatiesoftware of de WILA Tool Advisor. Let op dat u nooit verder kunt buigen dan de grootste hoek in het toegepaste boven- en ondergereedschap.

Advies

Bepaal eerst of u wilt matrijsbuigen of vrijbuigen. Vrijbuigen is de meest flexibele buigmethode. Met een beperkte set aan gereedschappen buigt u verschillende hoeken en hoeft u minder vaak te wisselen. Kies een gereedschapscombinatie met een scherpe punt- en groefhoek voor de grootste flexibiliteit. Indien gewenst kunt u met de WILA Tool Advisor de hoek van een standaard vrijbuiggereedschap aanpassen naar uw wensen.
