Inloopradius

Een grotere inloopradius geeft minder aftekening

Het horizontale oplegvlak van een matrijs gaat vloeiend over in de flank van de groef. Bij de meeste gereedschappen is deze overgang een deel van een cirkel.

Als de radius groter is, dan is ook het contactoppervlak groter en de krachtverdeling gunstiger. Het plaatmateriaal zal langs de grote radius meer afrollen dan bij een kleinere radius. Hierdoor is er minder aftekening zichtbaar op het product. Dit is ook gunstig bij het buigen van plaat met folie of gecoate plaat.

In combinatie met een grotere V-groef en het gebruik van plaat met folie of het aanbrengen van kantdoek tijdens het buigen kan vaak volledig beschadigingsvrij gebogen worden. Lees meer over beschadigingsvrij buigen.

WILA gereedschap en inloopradius

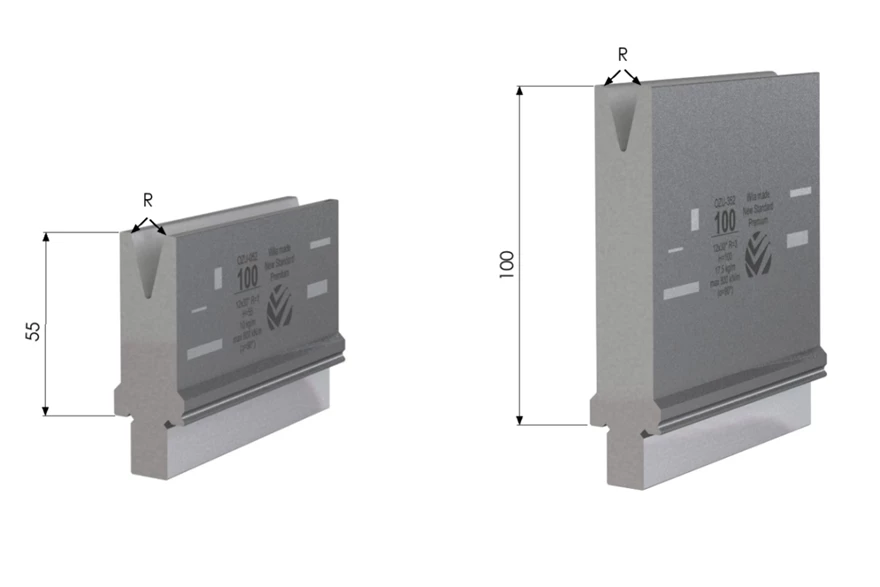

De grootte van de inloopradius is bij WILA New Standard Premium gereedschap standaard gekoppeld aan de werkhoogte. Gereedschap van 55mm hoog heeft een inloopradius van ongeveer 10% van de V-groefbreedte. Gereedschap van 100mm hoog heeft een inloopradius van ongeveer 20% van de V-groefbreedte.

WILA Tool Advisor

Met de WILA Tool Advisor kunt u uw kritische buigingen analyseren en ontvangt u online gereedschapsadvies. Maar wist u dat u ook zelf de inloopradius kunt aanpassen en direct online bestellen?

Minimale beenlengte

Bij een grotere inloopradius zal het oplegvlak verder van het midden van de matrijs komen te liggen en zal het materiaal eerder in de matrijs zakken. In de WILA Smart Tooling App checkt u de minimale beenlengte die u met een WILA gereedschap kunt buigen bij een bepaalde hoek.

Advies

Door te buigen in een matrijs met grotere inloopradii is er minder aftekening zichtbaar op het product, of is het zelfs mogelijk om aftekeningsvrij te buigen. Bij WILA standaardgereedschappen is de inloopradius gekoppeld aan de werkhoogte. Kiest u voor WILA New Standard Premium gereedschappen met een werkhoogte van 100mm, dan is een bijkomend voordeel dat de buigvrijheid wordt vergroot. Wilt u de inloopradius van een matrijs aanpassen? Maak dan gebruik van de WILA Tool Advisor.
