De puntradius van de stempel

Natuurlijke productradius

Bij het vrijbuigen van plaatmateriaal op een kantpers is de gevormde productradius niet gelijk aan de puntradius van de stempel. De productradius wordt op natuurlijke wijze gevormd en noemen we de natuurlijke productradius. Hoe groot de radius wordt is afhankelijk van het plaatmateriaal, de gebogen hoek en de V-groefbreedte van de matrijs.

De gevormde inwendige productradius is een percentage van de V-groefbreedte. Lees hier meer over het bepalen van de V-groefbreedte van de matrijs.

Optimale radius

Maar als de V-groefbreedte de productradius bepaalt, hoe zit het dan met de puntradius van de stempel? Deze kiest u op juist op basis van de natuurlijke radius.

De optimale puntradius van de stempel ligt zo dicht mogelijk bij de natuurlijke radius die gevormd gaat worden, maar overschrijdt deze niet. Hierdoor ontstaat een stabiel en voorspelbaar proces.

Is het gereedschap niet voorhanden of u wilt het aantal gereedschapswissels beperken dan kunt u afwijken van de optimale radius.

Te kleine radius

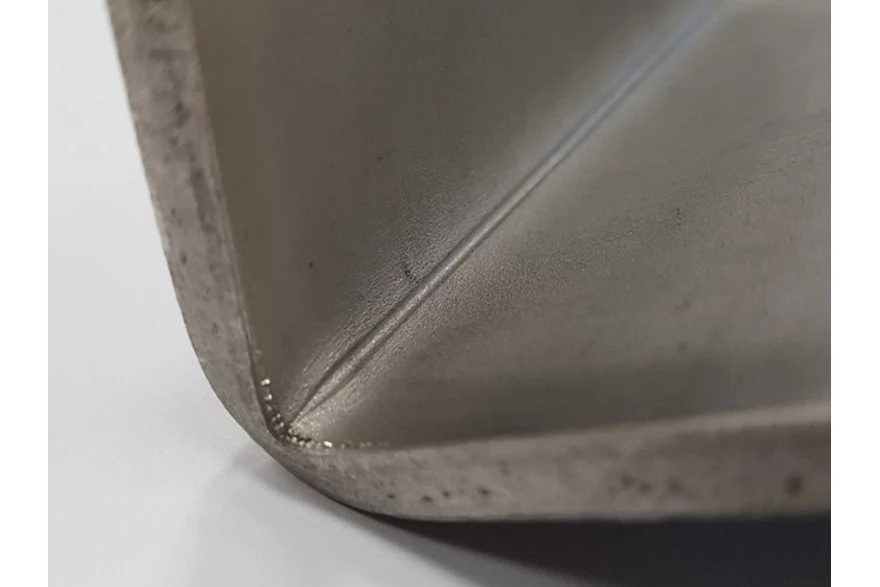

Als de puntradius van de stempel kleiner is dan de natuurlijke radius, dan kan er voorspelbaar gebogen worden. Maar let op dat u de puntradius niet te klein kiest! De punt zal zich dan in het materiaal vreten. Dit resulteert in een minder voorspelbare buighoek, aftekening in de buiglijn en slijtage van het gereedschap.

Voorbeeld: bij staal (90°, V=8xS) begint de punt zich in het materiaal te vreten als de puntradius kleiner is dan ongeveer 2/3 van de natuurlijke radius.

Te grote radius

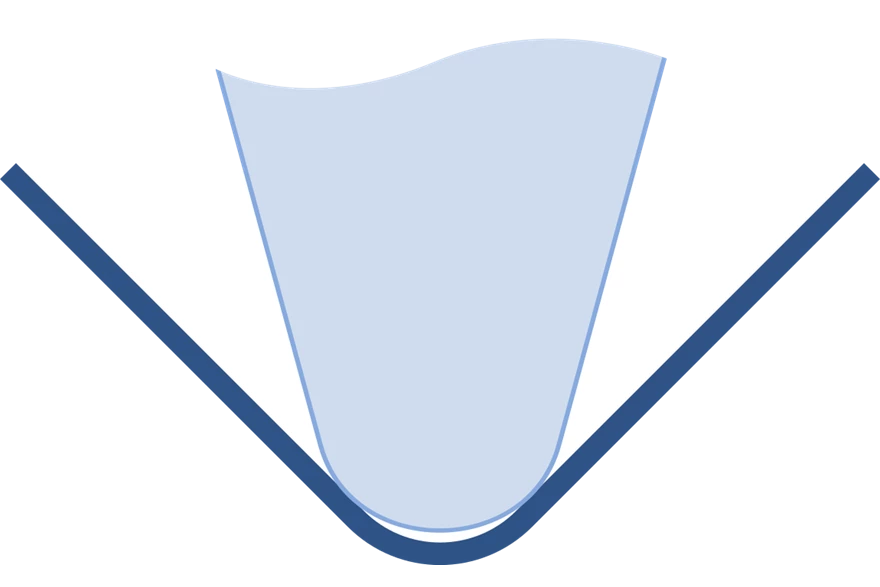

Wanneer de puntradius van de stempel groter is dan de natuurlijke radius, vormt het materiaal zich om de punt van het bovengereedschap. Het materiaal kan knikken en loskomen van de punt. Dit heeft gevolgen voor de berekende buigverkorting in de plaatuitslag en is meestal niet wenselijk.

Radiusbuigen

ilt u buigen met een grote radius ten opzichte van de plaatdikte? Een speciale buigtoepassing is radiusbuigen. Hierbij wordt de radius juist wel gevormd door de vorm van het radiusdeel van het bovengereedschap.

Advies

Als de puntradius groter of veel kleiner is dan de natuurlijke productradius, dan kan dit gevolgen hebben voor de hoeknauwkeurigheid en de plaatuitslag. Ook kan er aftekening ontstaan in de buiglijn en kan het gereedschap overmatig slijten. Kies de puntradius van de stempel zo dicht mogelijk bij de natuurlijke radius zonder deze te overschrijden. Gebruik buigsimulatiesoftware of de WILA Tool Advisor voor een passend gereedschapsadvies.
