Werkzeugform

Biegefreiheit

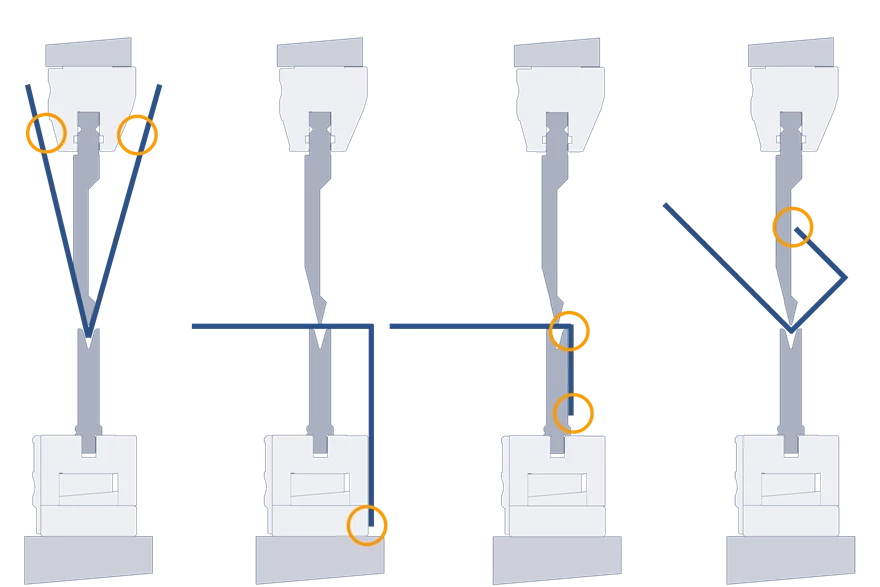

Bei mehreren Biegungen in der gleichen Ebene besteht die Gefahr, dass das Blech mit der Abkantpresse, dem Werkzeughalter oder dem Stempel in Berührung kommt. Die Form des Stempels kann dann der begrenzende Faktor sein. Wenn eine der Biegungen in die entgegengesetzte Richtung geht, kann die Matrize selbst im Weg sein.

Auch die Höhe des Werkzeugs wirkt sich auf die Biegefreiheit aus. Mehr zur Werkzeughöhe finden Sie hier.

Matrizen

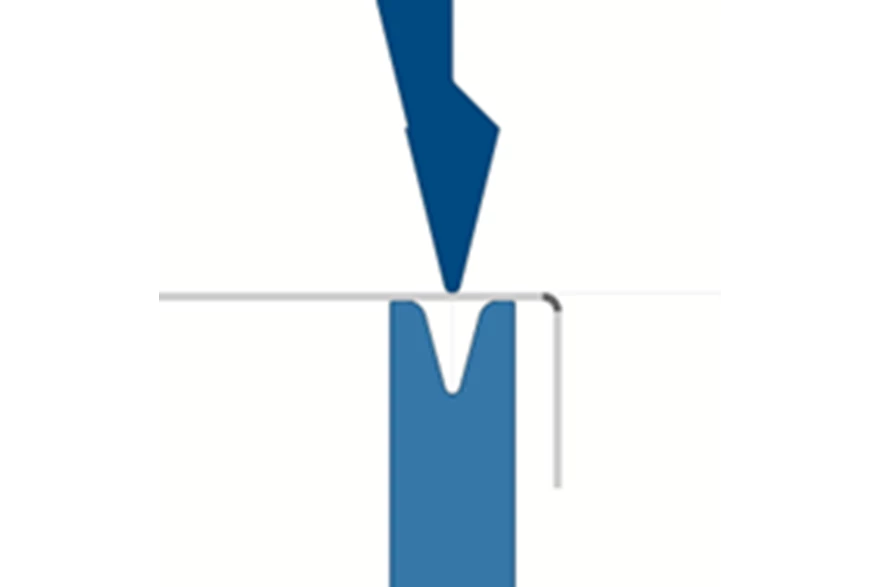

WILA-Matrizen sind schlank konstruiert für maximale Biegefreiheit und haben trotzdem eine lange Lebensdauer und hohe maximale Belastbarkeit. Bei Bedarf können Sie die Matrize im WILA Tool Advisor ein- oder beidseitig weiter verjüngen.

Stempel

Ein Geißfuß bietet die größte Biegefreiheit und ist breit einsetzbar. Allerdings ist es aufgrund des großen Spitzenwinkels nicht möglich, mit einer großen Geißfuß scharfe Biegungen zu machen. Auch die maximale Belastbarkeit ist geringer als bei einer kleinen Geißfuß oder geraden Form.

Bietet ein Standardstempel nicht genug Biegefreiheit? Im WILA Tool Advisor können Sie Eigenschafte wie die Geißfußtiefe nach Ihren Wünschen einstellen und direkt online bestellen.

Werkzeugnachbearbeitung

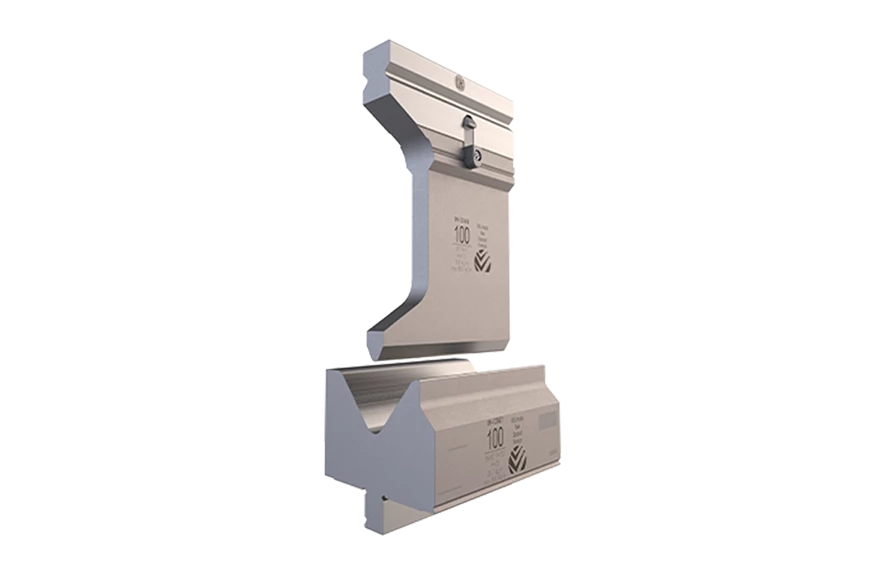

Die Komplexität von Blechprodukten bringt es mit sich, dass manchmal einige Werkzeuge im Weg sind. Die Versuchung ist dann groß, das Werkzeug selbst zu bearbeiten, um Biegefreiheit zu schaffen. Dies hat jedoch Auswirkungen auf die maximale Belastbarkeit und oft auch auf die Härte und damit die Verschleißfestigkeit des Werkzeugs. Die Nachbearbeitung von Werkzeugen erfolgt auf eigene Gefahr. WILA empfiehlt daher, sich mit einem unserer Experten in Verbindung zu setzen, um die Möglichkeiten eines maßgeschneiderten Werkzeugs zu besprechen.

Empfehlung

Wählen Sie einen Stempel mit einem Geißfuß, um die größte Flexibilität zu erreichen. Je größer die Geißfußtiefe, desto größer die Biegefreiheit. Dies geht allerdings auf Kosten der maximalen Belastbarkeit. Möchten Sie mit ein und demselben Stempel verschiedene Winkel einstellen können? Dann wählen Sie einen 28° Spitzenwinkel und eine kleine Geißfuß. Eine gerade Form hat die geringste Biegefreiheit, aber die höchste Belastbarkeit.

Für eine detaillierte Beratung nutzen Sie eine Biegesimulationssoftware oder den WILA Tool Advisor. Mit dem WILA Tool Advisor analysieren Sie eine kritische Biegung und können die Form eines Standardwerkzeugs anpassen (oder anpassen lassen). Sie sehen sofort die Auswirkungen auf die Tragfähigkeit und können das geänderte Werkzeug direkt online bestellen. Reichen Ihnen die Möglichkeiten des Tool Advisors nicht aus? Dann kontaktieren Sie einen unserer Experten.
